สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | NIDE |
ได้รับการรับรอง: | CE |
หมายเลขรุ่น: | ND-R2SW02B |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | negotiable |
รายละเอียดการบรรจุ: | กล่องไม้ที่เหมาะสำหรับการขนส่งทางทะเล |
เวลาการส่งมอบ: | 65 วันทำงาน |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
สามารถในการผลิต: | 120 ชุดต่อปี |
ชื่อผลิตภัณฑ์: | เครื่องม้วนเข็มกระดอง BLDC | สี: | กำหนดเอง |
---|---|---|---|
พิมพ์: | อัตโนมัติ | ใช้สำหรับ: | มอเตอร์ BLDC โรเตอร์กระดองภายนอก |
รหัสโรเตอร์: | 20-80MM | โรเตอร์OD: | 50-120MM |
ประสิทธิภาพ: | 120 รอบต่อนาที | สถานีคดเคี้ยว: | สอง |
แสงสูง: | เครื่องม้วนพัดลม,เครื่องม้วนมอเตอร์อัตโนมัติ |
380V อัตโนมัติ BLDC armature ขดลวดเข็มเครื่องม้วนมอเตอร์โรเตอร์เข็ม winder สำหรับมอเตอร์แบบไม่มีแปรง
(1) การเหนี่ยวนำเครื่องจักร:
เครื่องม้วนเข็มมอเตอร์แบบไม่มีแปรงนี้ออกแบบมาสำหรับขดลวดโรเตอร์โรเตอร์กระดองภายนอก BLDCเครื่องม้วนขดลวดกระดองใช้การออกแบบขดลวดด้านนอกแบบเข็มสองตำแหน่งลูกค้าสามารถตั้งค่าพารามิเตอร์ตามความต้องการของตนเองได้ เช่น การไขลานอัตโนมัติ การพันแบบหลายสาย การจัดทำดัชนีอัตโนมัติ การสแปนอัตโนมัติ ความเร็วในการไขลาน ฯลฯรอบการทำงานแต่ละรอบจะหมุนโรเตอร์ BLDC 2 ตัวพร้อมกัน ใช้งานง่ายและมีประสิทธิภาพในการผลิตสูง
(2) พารามิเตอร์ทางเทคนิค:
ชื่อผลิตภัณฑ์: | เครื่องพันขดลวดโรเตอร์ BLDC / เครื่องม้วนเข็ม |
พิมพ์: | อัตโนมัติ |
รหัสเกราะ BLDC: | 20-80 มม. (ข้อกำหนดอื่น ๆ สามารถออกแบบเป็นพิเศษได้) |
BLDC เกราะ OD: | 50-120 มม. (ข้อกำหนดอื่น ๆ สามารถออกแบบเป็นพิเศษได้) |
BLDC Armture ความยาวกอง: |
10-80 มม. (จังหวะมาตรฐาน) 100-200 มม. (จังหวะยาวปรับแต่งพิเศษ) |
เส้นลวด: | 0.5-1.5 มม. (ข้อกำหนดอื่น ๆ สามารถออกแบบเป็นพิเศษได้) |
หมายเลขขั้วที่ใช้บังคับ : | หลายขั้ว |
มอเตอร์คดเคี้ยว mechod : | ไขลาน |
สถานีม้วน : | สอง |
ความเร็วแกนหมุน : | 0--300 รอบต่อนาที (ปรับได้) |
กลไกเซอร์โว: |
มอเตอร์สร้างดัชนี 4.4KW สองตัว มอเตอร์ไขลาน 3KW หนึ่งตัวพร้อมเบรก 750W หรือมากกว่านั้นมอเตอร์สายไฟสองตัว |
แรงดันไฟฟ้า: | 380V/50HZ สามเฟสสี่สาย |
ความกดอากาศ: | 0.5--1Mpa |
พลัง: | 20KW |
มิติ: | 1200*1360*1800mm (ยาว * กว้าง * สูง) ไม่รวมตะแกรง |
น้ำหนัก: | 600กก. |
(3) การสมัคร:
เครื่องม้วนเข็มของมอเตอร์โรเตอร์เหมาะสำหรับการไขลานโรเตอร์ด้านนอกของมอเตอร์แบบไม่มีแปรงในหลายสาขา เช่น HM อุปกรณ์ทางการแพทย์ เครื่องใช้ในครัวเรือน และยานพาหนะไฟฟ้า
(4) หน้าที่และลักษณะ:
1. เครื่องม้วนเข็มของมอเตอร์เหมาะสำหรับขดลวดกระดอง BLDC แบบหลายขั้วการโหลดและการขนถ่ายแบบแมนนวล การหนีบอัตโนมัติ การไขลานและการตัดเฉือน
2. กรอบใช้โปรไฟล์อลูมิเนียมหนา 4080 และแผ่นโต๊ะใช้เหล็กหล่อเพื่อดูดซับแรงสั่นสะเทือน แม้จะม้วนด้วยความเร็วสูง การสั่นสะเทือนมีขนาดเล็กมาก
3. ชิ้นส่วนเครื่องมือและอุปกรณ์จับยึดใช้โหมดการวางตำแหน่งลง ตำแหน่งที่มั่นคง และการขันแน่นที่เชื่อถือได้
4. การหนีบลวดและการตัดลวด โครงสร้างส่วนของเส้นขนาดกะทัดรัด การหนีบลวดและการตัดลวดเสร็จสิ้นในคราวเดียว;
5. พารามิเตอร์สเตเตอร์และขดลวดที่แตกต่างกันสามารถเปลี่ยนได้อย่างรวดเร็วผ่าน HMI เพื่อปรับให้เข้ากับข้อกำหนดของสเตเตอร์ที่แตกต่างกัน
6. การเปลี่ยนเครื่องมืออย่างรวดเร็ว (20 นาทีด้วยความชำนาญ)
7. การป้องกันโลหะผสมอลูมิเนียมแบบเต็ม
8. การควบคุม PLC, การแสดงข้อผิดพลาด
9. ความรัดกุมของลวดอยู่ในระดับปานกลาง ไม่บาดเจ็บ ไม่แตกหัก ect
10. การทดสอบเกลือของผลิตภัณฑ์ดำเนินการภายใน 10 mA ในหนึ่งนาที
11. ดัชนีความปลอดภัยของอุปกรณ์: ตามมาตรฐาน CE
12. ประสิทธิภาพ: 120 รอบ / นาที
13. จังหวะ: 5 นาที / โรเตอร์ BLDC
14. เสียงรบกวน: 60-70 เดซิเบลหรือน้อยกว่า
(5) การแสดงภาพ

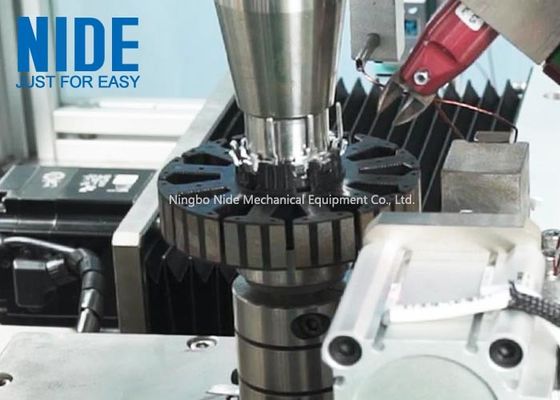

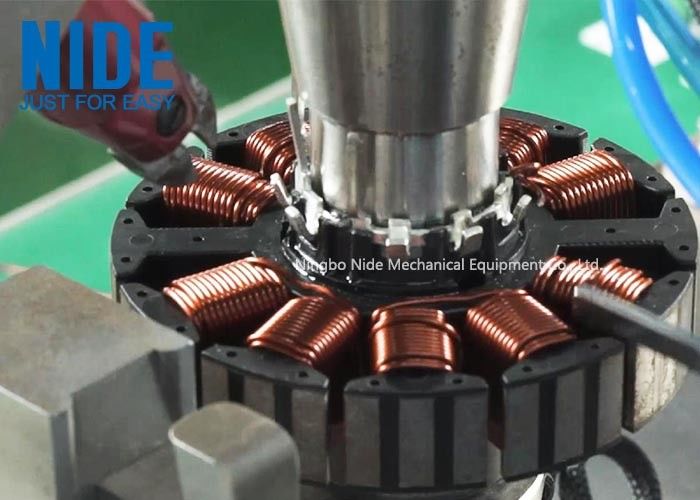

1. เครื่องม้วนเข็มโรเตอร์ BLDC

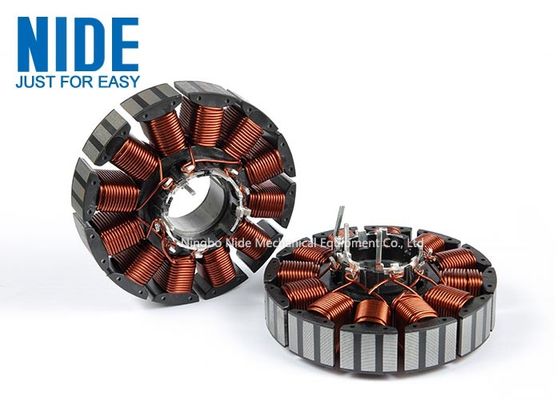

2. เครื่องม้วนเข็มกระดอง BLDC
ผู้ติดต่อ: Ms. Annie
โทร: +8615268395840
