Name: Final Coil Forming Machine Plc การเขียนโปรแกรมด้วยหนึ่งสถานีงาน
Brand: Ningbo Nide Tech Co., Ltd
SKU: Z3XJ3-300/300F
Price: 250,250.00 USD
Availability: InStock

บ้าน ผลิตภัณฑ์เครื่องขึ้นรูปม้วน

Final Coil Forming Machine Plc การเขียนโปรแกรมด้วยหนึ่งสถานีงาน

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	NIDE
ได้รับการรับรอง:	CE
หมายเลขรุ่น:	Z3XJ3-300/300F

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องไม้ที่เหมาะสำหรับการขนส่งทางทะเล
เวลาการส่งมอบ:	50 วันทำการ
เงื่อนไขการชำระเงิน:	แอล/C, ที/ที
สามารถในการผลิต:	100 ชุดต่อปี

ติดต่อ

รายละเอียดสินค้า

ชื่อ:	เครื่องขึ้นรูปขดลวดสเตเตอร์	สี:	กำหนดเอง
สถานีงาน:	1	บริการหลังการขาย:	วิศวกรพร้อมให้บริการในต่างประเทศ
ควบคุม:	PLC	พิมพ์:	กลาง
เน้น:	เครื่องม้วนขดลวด เครื่องม้วนลวด , wire winding machine

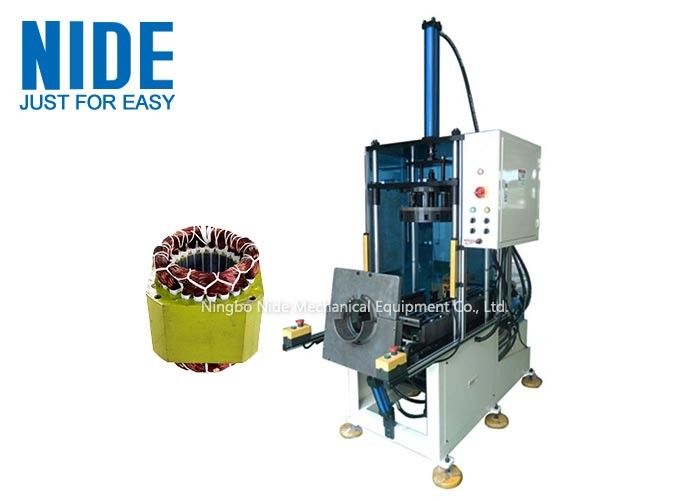

เครื่องขึ้นรูปม้วนขดลวดสเตเตอร์และเครื่องขึ้นรูปขั้นสุดท้าย

เครื่องม้วนขดลวดสเตเตอร์ของมอเตอร์ชนิดนี้เป็นการเขียนโปรแกรม PLC ขับเคลื่อนด้วยระบบไฮดรอลิกการออกแบบเครื่องมือขึ้นอยู่กับหลักการที่ยืดหยุ่นของการขยายตัวภายในการหุ้มด้านนอกและการขึ้นรูปขอบเพื่อสร้างขดลวดสเตเตอร์เครื่องขึ้นรูปม้วนนี้ประกอบด้วยโครงเครื่อง ระบบกำลังไฮดรอลิกของน้ำมัน ระบบควบคุม และระบบเครื่องมือขึ้นรูป

พารามิเตอร์ทางเทคนิค:

รายการ	หน่วย	ข้อมูล
ขนาด	mm	(L)650×(W)950×(H)2300
น้ำหนักรวมเครื่องมือ	กิโลกรัม	ประมาณ 700
แหล่งจ่ายไฟ		380V/50Hz สามเฟสสี่สายไฟ
ระยะเวลาในการทำงาน	เอส/พีซี	≤13
NS	mm	Φ30~Φ120
OD	mm	Φ50~Φ160
ความสูงของกอง	mm	15~160
จังหวะเครื่องมือ	mm	≤70

ขั้นตอนการทำงานของเครื่อง
1. หลังจากเชื่อมต่อกับแหล่งพลังงานและแหล่งอากาศแล้ว ให้เปิดสวิตช์ปุ่มกดปุ่มสตาร์ทไฮดรอลิกเปลี่ยนเป็นโหมดอัตโนมัติ
3. กดปุ่ม "รีเซ็ต"ตรวจสอบว่าชิ้นส่วนทั้งหมดอยู่ในตำแหน่งที่ถูกต้องหรือไม่
4. ใส่สเตเตอร์ลงในร่องกดปุ่ม "เริ่ม" ด้วยสองมือเครื่องจะฟอร์มอัตโนมัติ

หมายเหตุ: มีบล็อกสามเหลี่ยมสองอัน (เส้นทแยงมุม) ในร่องสองรูบนสเตเตอร์ควรจัดชิดกับบล็อกสามเหลี่ยมสองอันแยกจากกัน

รายละเอียดสวิตช์ไฟฟ้าและไฟแสดงสถานะ

ชื่อ	การทำงาน	ที่ตั้ง
ไฟแสดงสถานะเพาเวอร์	ไฟแสดงสถานะทั่วไป (เปิด: กระพริบตา/ปิด: มืด)	หน้าตู้ไฟฟ้า
พลัง	สวิตช์ไฟทั่วไปของเครื่อง	หน้าตู้ไฟฟ้า
สตาร์ทไฮดรอลิก	สวิตช์ทั่วไปของระบบไฮดรอลิก	หน้าตู้ไฟฟ้า
รีเซ็ต	การกระทำทั้งหมดกลับสู่จุดเริ่มต้น	หน้าตู้ไฟฟ้า
แม่พิมพ์บน ขึ้น ลง	ขึ้นหรือลงเครื่องมือ	หน้าตู้ไฟฟ้า
อัตโนมัติ/ด้วยตนเอง	สลับสภาพอัตโนมัติและแมนนวลของเครื่องจักร	หน้าตู้ไฟฟ้า
ป้องกันตะแกรง	ปกป้องผู้ปฏิบัติงานเมื่อเครื่องกำลังทำงาน	เสาบังโคลนหน้า
เริ่ม	ปุ่มสตาร์ทวงจรต้องใช้กับ 9 ร่วมกัน	กล่องปุ่ม
เริ่ม	ปุ่มสตาร์ทวงจรต้องใช้กับ 8 ร่วมกัน	กล่องปุ่ม
หยุดฉุกเฉิน	เบรคแยก	กล่องปุ่ม
หยุดฉุกเฉิน	เบรคแยก	กล่องปุ่ม
