| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | NIDE |
| ได้รับการรับรอง: | CCC |
| หมายเลขรุ่น: | ND-ZZX-6 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD(0~150000) per set |
| รายละเอียดการบรรจุ: | กล่องไม้เหมาะสำหรับการขนส่งทางทะเล |
| เวลาการส่งมอบ: | 120วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 12line |

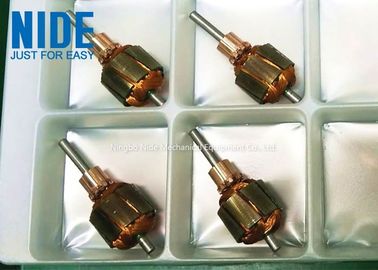

| ชื่อ: | สายการผลิตการผลิตกระดอง | ใช้สำหรับ: | การผลิตโรเตอร์อาร์เมเจอร์ของมอเตอร์ |
|---|---|---|---|
| สี: | RAL9010 หรือตามความต้องการของลูกค้า | พิมพ์: | อัตโนมัติอย่างเต็มที่ |
| เน้น: | สายการผลิตมอเตอร์ไฟฟ้า กระบวนการประกอบมอเตอร์,motor assembly process |
||
สายการผลิตมอเตอร์กระดองอัตโนมัติ สายการผลิตโรเตอร์
I. การแนะนำสายการผลิตการผลิตกระดองมอเตอร์:
สายการผลิตโรเตอร์มอเตอร์ไฟฟ้าอัตโนมัติถูกส่งโดยสายพานลำเลียง และเครื่องด้านหน้าและด้านหลังสามารถเชื่อมต่อตามโปรโตคอลการสื่อสารที่กำหนดไว้ล่วงหน้าเพื่อให้เกิดการผลิตอัตโนมัติที่ชาญฉลาด และการถ่ายโอนชิ้นงาน การขนถ่าย การตรวจจับ และการผลิต การถ่ายโอนกระบวนการสามารถทำได้โดยไม่ต้องมีการแทรกแซงด้วยตนเอง
สายการประกอบการผลิตโรเตอร์อัตโนมัตินี้ใช้สำหรับการผลิตชิ้นส่วนยานยนต์ (เครื่องสับเปลี่ยนอาจเป็นตะขอหรือร่อง)
การผลิตมอเตอร์โรเตอร์ทำให้สายการประกอบประกอบด้วยตารางการทำงานหลัก (รวมถึงพอร์ตฟีดบนและล่าง), เครื่องกดเพลาโรเตอร์, เครื่องกดสับเปลี่ยนโรเตอร์, การใส่กระดาษฉนวนโรเตอร์อัตโนมัติ, เครื่องม้วนโรเตอร์อาร์เมอร์ และเครื่องเชื่อมจุดเปลี่ยนโรเตอร์อัตโนมัติเต็มรูปแบบ, เครื่องแทรกลิ่มสล็อตโรเตอร์อัตโนมัติ, เครื่องเปลี่ยนโรเตอร์สับเปลี่ยนกระดอง, เครื่องลบคมโรเตอร์กระดอง, เครื่องทดสอบรวมโรเตอร์อัตโนมัติเต็มรูปแบบ
ชิ้นงานถูกวางในสายการผลิตจากคอนโซล
สายการผลิตโรเตอร์ทั้งหมดจะดำเนินการตามกระบวนการที่เกี่ยวข้องให้เสร็จสิ้นตามกระบวนการที่เกี่ยวข้อง
โดยจะนำไปรีไซเคิลกลับไปที่พอร์ตล่างเพื่อนำชิ้นงานที่เสร็จแล้วออก
อุปกรณ์ในกระบวนการแต่ละอย่างมีฟังก์ชันต่างๆ เช่น การตั้งค่า การแสดงผล การทำงาน เสียงและสัญญาณเตือนแบบแยกส่วน
ครั้งที่สองประสิทธิภาพและลักษณะเฉพาะ
1. สายการผลิตโรเตอร์อัตโนมัตินี้ประกอบด้วยตัวกดเพลากระดอง, กดสับเปลี่ยนกระดอง, ตัวแทรกกระดาษฉนวนโรเตอร์อัตโนมัติ, โรเตอร์โรเตอร์โรเตอร์โรเตอร์แบบคู่ส้อม, เครื่องเชื่อมจุดเปลี่ยนโรเตอร์อัตโนมัติเต็มรูปแบบ, โรเตอร์โรเตอร์สล็อตลิ่มแทรกลิ่ม , เครื่องลบคมโรเตอร์สับเปลี่ยน และเครื่องทดสอบโรเตอร์อาร์เมเจอร์อัตโนมัติเต็มรูปแบบ
2. อุปกรณ์สายการผลิตกระดองที่สมบูรณ์สามารถเชื่อมต่อหรือดำเนินการโดยอัตโนมัติโดยอิสระ
3. เทคโนโลยีการผลิตโฮสต์ขั้นสูงและซับซ้อนรวมกับระบบสายพานลำเลียงอันทรงพลังสำหรับการกำหนดค่าระนาบที่หลากหลาย
4. มีข้อดีคือความเรียบง่าย ความยืดหยุ่น ประสิทธิภาพสูงและความน่าเชื่อถือ ซึ่งสามารถประหยัดกำลังคนได้อย่างมาก ลดความเข้มข้นของแรงงาน และปรับปรุงการผลิตและคุณภาพได้อย่างมีประสิทธิภาพ
5. โครงสร้างกรอบอลูมิเนียมทั้งหมดที่มีความแข็งแรงสูง รูปลักษณ์ที่เรียบง่ายและสง่างาม
6. คอนโซลการทำงานหลักสามารถดำเนินการตรวจสอบการแสดงผลแบบรวมศูนย์และสอบถามเกี่ยวกับระบบการผลิตทั้งหมด และสามารถอ่านและเขียนสถานะกระบวนการของผลิตภัณฑ์ตามคำแนะนำในการป้อนข้อมูลด้วยตนเอง ซึ่งสามารถเปลี่ยนแปลงกระบวนการในการประมวลผลผลิตภัณฑ์ได้ และการดำเนินการก็มากขึ้น มีมนุษยธรรม
7. เมื่อเทียบกับสายพานลำเลียงแบบนิวแมติก ประสิทธิภาพการส่งข้อมูลจะสูงกว่า เสียงรบกวนน้อยกว่า และชิ้นงานไม่เสียหายระหว่างการขนส่งโครงสร้างการลำเลียงสายพานรวมกับระบบการระบุตัวตนอัจฉริยะทำให้เกิดความยืดหยุ่นจากฮาร์ดแวร์และซอฟต์แวร์ และทำให้การเดินสายมีความยืดหยุ่นและหลากหลายมากขึ้น
8. สายการผลิตโรเตอร์ทั้งหมดใช้ระบบควบคุมการระบุอัตโนมัติแต่ละกระบวนการสามารถอ่าน เขียน และระบุสถานะการตัดเฉือนของชิ้นงานได้โดยอัตโนมัติ เพื่อให้ตัวเครื่องสามารถปรับให้เข้ากับความต้องการของกระบวนการผลิตที่ซับซ้อนและหลากหลายได้ดียิ่งขึ้น
9. ลูกค้าสามารถกำหนดค่ารุ่นต่างๆ ให้เป็นสายการผลิตอัตโนมัติที่มีประสิทธิภาพสูงและใช้งานได้จริงตามเงื่อนไขจริง เช่น ประเภทผลิตภัณฑ์ ตัวชี้วัดทางเทคนิค และข้อกำหนดในการผลิต
สาม.พารามิเตอร์เครื่องทำกระดองมอเตอร์
NS.พารามิเตอร์เครื่องกดสับเปลี่ยนกระดองอัตโนมัติ
| ชื่อผลิตภัณฑ์ | เครื่องกดสับเปลี่ยนมอเตอร์กระดอง |
| เกราะ OD: | 20-60mm |
| เพลา OD: | 3-15mm |
| ความยาวเพลา: | 32-250mm |
| หมายเลขสล็อตเกราะ: | 8-24 ช่อง |
| สับเปลี่ยน OD: | 8-40mm |
| การปรับความกว้างของความเร็ว: | 0-670Hz |
| แหล่งอากาศ: | 6-6Kg/cm2 |
| พลังงานทั้งหมด: | 1.0KW |
| แหล่งพลังงาน: | AC220V,50/60Hz |
| น้ำหนัก: | ประมาณ 400Kg |
| มิติ: | 910*880*1300mm |
NS.เครื่องม้วนขดลวดกระดองคู่ พารามิเตอร์
| ชื่อผลิตภัณฑ์ | เครื่องม้วนขดลวดอาร์เมเจอร์ |
| เส้นผ่าศูนย์กลางลวด: | ￠0.25~￠1mm |
| เกราะ OD: | ￠20~￠60 มม. |
| ความยาวกองเกราะ: | 10~60 มม. |
| ประเภทสล็อต: | ช่องตรง (ไม่เกิน 36 ช่อง) |
| หมายเลขสล็อต Armature: | คี่ สล็อต |
| ช่วงการนับ: | 0~99999 |
| เส้นผ่าศูนย์กลางสับเปลี่ยน: | ￠18~￠40 มม. |
| บินส้อมความเร็ว: | 0~3000 รอบต่อนาที |
| ความเร็วในการจัดทำดัชนี: | 0~3000 รอบต่อนาที |
| กระบวนการดำเนินการ: | การกระทำเดี่ยว อัตโนมัติ |
| ความกดอากาศ : | 4~6 Kg/cm2 ,0.5-0.7MPa |
| กำลังเครื่อง: | 4KW |
| อุณหภูมิ: | -10～40℃ |
| ความชื้น: | 40~90% |
| แหล่งจ่ายไฟ: | 3เฟส 380V±10% 50/60 Hz |
| น้ำหนักรวม: | ประมาณ 1,180 Kg |
| มิติ: | 2000(ยาว)×1300(กว้าง)×1800(สูง) mm3 |
| ประสิทธิภาพการผลิต: | 800-900 ชุด / คลาส (คำนวณจาก 12slots 24hooks, 20turns) |
ค.พารามิเตอร์เครื่องเชื่อมจุดเปลี่ยนกระดองมอเตอร์อัตโนมัติอย่างเต็มที่
| ชื่อผลิตภัณฑ์ | เครื่องสับเปลี่ยนอาร์มเจอร์ |
| วิธีการโหลด: (เลือกวิธีใดวิธีหนึ่งจากสามวิธีต่อไปนี้) |
1. ขนถ่ายด้วยตนเอง 2. ดันรางคู่มือเพื่อขนถ่าย 3.กระบอกสูบกำลังโหลด/ขนถ่าย |
| วิธีการจัดทำดัชนี: | การทำดัชนีเซอร์โว |
| ประเภทสับเปลี่ยน: | ขอเกี่ยวหรือไรเซอร์ |
| เส้นผ่าศูนย์กลางลวด: | φ0.2mm-φ1.0mm |
| เส้นผ่าศูนย์กลางกระดอง: | φ20mm-φ60mm |
| ความยาวกองเกราะ: | 10mm-60mm |
| ความยาวเพลา: | 50mm-250mm |
| เส้นผ่าศูนย์กลางสับเปลี่ยน: | φ10mm-φ40mm |
| เส้นผ่าศูนย์กลางเพลา: | φ3mm-φ17mm |
| ตะขอสับเปลี่ยน/หมายเลขยก: | ≥3 |
| วิธีการหาศูนย์: | วางกระดองด้วยตนเอง, ขับเคลื่อนกระบอกสูบหนึ่งบล็อกสำหรับการวางตำแหน่ง |
| วิธีการควบคุมแรงดัน: | สปริง + กระบอกสูบ + การตรวจจับแรงดัน |
| วิธีการทำความเย็นหัวเชื่อม: | ระบายความร้อนด้วยน้ำ |
| การตั้งค่าพารามิเตอร์: | ตั้งค่าบนหน้าจอสัมผัสและแหล่งพลังงาน พารามิเตอร์ยังสามารถตั้งค่า |
| วิธีการควบคุมแหล่งพลังงาน: | ป้อนกลับแบบลูปปิด ความแม่นยำสูง ผกผัน |
| แรงดันอากาศอัด: | 4 กก./ซม.2-6 กก./ซม.2 |
| แหล่งพลังงานเชื่อม: | สามเฟส AC380V±10% 50HZ 40KW |
| พลังน้ำหล่อเย็น: | สามเฟส AC380V±10% 50HZ |
| น้ำหนักเครื่อง: | 800 กก. (สำหรับอ้างอิง) |
| มิติ: | 785(L)x 910(W)x 2100(H)mm 3 (สำหรับอ้างอิง) |
NS.พารามิเตอร์เครื่องกลึงโรเตอร์สับเปลี่ยนกระดอง
| ชื่อ | พารามิเตอร์ | สังเกต | |
| 1 | เกราะOD | Ф20~Ф60 mm | สามารถประมวลผลได้สูงถึง Ф82 มม. (จำเป็นต้องเปลี่ยนแปลงเล็กน้อย) |
| 2 | ความยาวกองเกราะ | 10~100 มม. | |
| 3 | ความยาวเพลา | 50~250 มม. | |
| 4 | ความยาวของเพลาที่ปลายสับเปลี่ยน | 6~80 มม. | |
| 5 | เส้นผ่านศูนย์กลางเพลาที่ปลายสับเปลี่ยน | Ф3~Ф12 mm | |
| 6 | เส้นผ่านศูนย์กลางสับเปลี่ยน | Ф12~Ф42 mm | |
| 8 | สับเปลี่ยนกลม | ≤0.003มม. |
วัสดุการเปลี่ยนคือ Ag Cu ความแข็งผิวของเพลา≥HRC45 ความกลมของเพลาที่ตำแหน่งแบริ่ง≤1.5u การควบคุมความสมดุลของเกราะ |
| 9 | ความกลมของแถบสับเปลี่ยน | ≤0.002มม. | |
| 10 | ความหยาบผิว | Ra 0.4 ~ Ra 1.0 | ตามความต้องการ |
| 11 | ปริมาณการตัดสูงสุด | สูงสุด 0.12 มม. สำหรับการตัดครั้งแรก | ทิศทางที่เส้นผ่านศูนย์กลางของสับเปลี่ยน |
| 12 | ช่วงการควบคุมความเร็วของกระดอง | สูงสุด 3000rpm | การตั้งค่าหน้าจอสัมผัส |
| 13 | ทิศทาง Z ความเร็วในการป้อน | ปรับได้แบบไม่มีขั้นบันได | การตั้งค่าหน้าจอสัมผัส |
| 14 | ความเร็วกลับของการตัดทิศทาง Z | ปรับไม่ได้ | โปรแกรมภายใน |
| 15 | ความยาวตัดทิศทาง Z | ตั้งระยะการหมุนได้ 4 ระดับ | การตั้งค่าหน้าจอสัมผัส: สูงสุด 30mm |
| 16 | จังหวะ Z ทิศทาง | สูงสุด 40mm | |
| 17 | ความเร็วในการป้อนเครื่องตัดทิศทาง X | ปรับได้แบบไม่มีขั้นบันได | การตั้งค่าหน้าจอสัมผัส |
| 18 | ความเร็วกลับของการตัดทิศทาง X | ปรับไม่ได้ | โปรแกรมภายใน |
| 19 | ความแม่นยำในการป้อนทิศทาง X | ขั้นต่ำ 0.002mm | การตั้งค่าหน้าจอสัมผัส |
| 20 | ปริมาณการชดเชยเครื่องตัด | ขั้นต่ำ 0.002mm | การตั้งค่าหน้าจอสัมผัสด้วยตนเอง |
| 21 | การหมุนของโรเตอร์ระหว่างการหมุน | เชิงบวก | สังเกตการหมุนของโรเตอร์ตามแนวแกนของสับเปลี่ยน:CW |
| 22 | ความกดอากาศ | แรงดัน 4~6 กก./ซม.2 | |
| 23 | วัสดุบล็อกวี | เพชร PCD ประดิษฐ์ | |
| 24 | วัสดุเครื่องมือกลึง | เพชร PCD ประดิษฐ์ | |
| 25 | ประเภทเครื่องมือกลึง | ใบมีดกว้าง | เบี่ยงเบนไปทางขวา/ซ้าย 12 องศา |
| 26 | กำลังเครื่อง | 6KW |
กำลังดูดฝุ่นอุตสาหกรรม:2.2KW กำลังเครื่องลบคม:0.2KW |
| 27 | พลัง | AC380V 50/60Hz |
เครื่องดูดฝุ่นอุตสาหกรรม:AC380V 50/60Hz เครื่องลบคม:AC220 50/60Hz |
| 28 | น้ำหนักเครื่อง | ประมาณ 1100Kg | ไม่รวมน้ำหนักเครื่องดูดฝุ่นและลบคม |
| 29 | ความสูงของชิ้นงาน | 950mm±50 | ศูนย์โรเตอร์สูงจากศูนย์กราวด์ |
| 30 | ประสิทธิภาพการผลิต | 2200-2500ชิ้น/กะ | 10-12 วินาที/ชิ้น |
| 31 | มิติ | 1100 มม. (ยาว) x 900 มม. (กว้าง) x 1600 มม. (สูง) 3 | |
IV.การแสดงภาพอุปกรณ์หลัก
1. เครื่องม้วนขดลวดกระดองกระดองคู่
2. เครื่องทัวริงสับเปลี่ยนกระดอง
3. เครื่องทดสอบโรเตอร์อาร์เมเจอร์
V. พารามิเตอร์อุปกรณ์หลัก
เราสามารถปรับแต่งเครื่องผลิตมอเตอร์ตามความต้องการของลูกค้า โปรดติดต่อเราหากต้องการ
