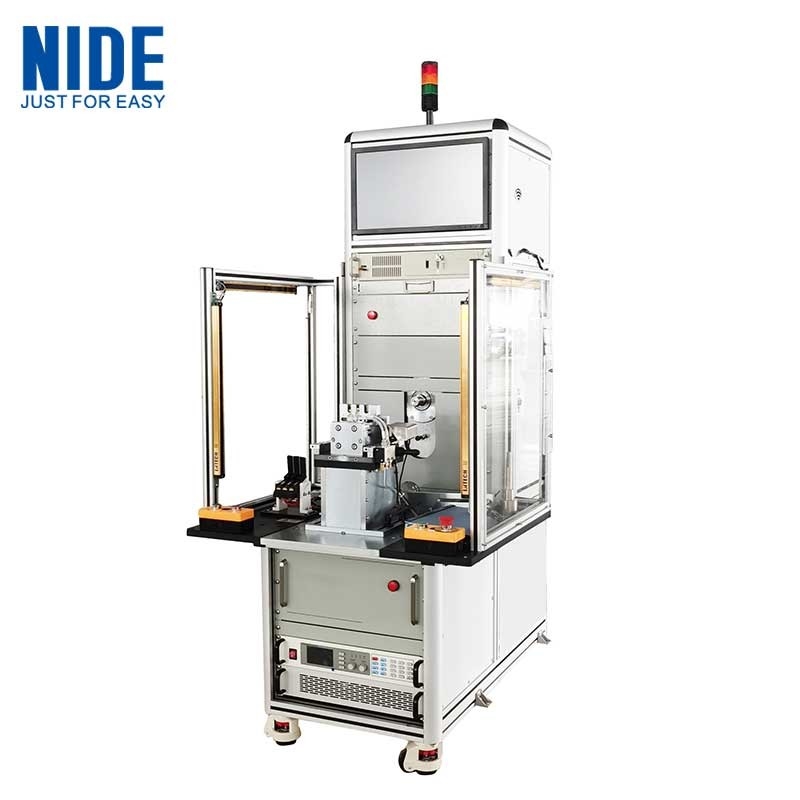

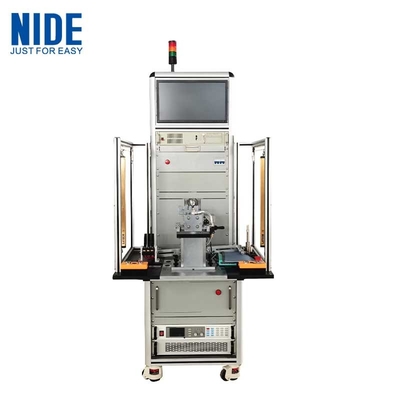

อัตโนมัติ BLDC Wheel Hub เครื่องทดสอบมอเตอร์

I. เครื่องทดสอบแรงจูง ไม่มีภาระ

ลักษณะการทดสอบ:

1. การทดสอบความแข็งแรงแบบดียิเลคทริก (Hi-pot)

1.1 ระยะการตั้งค่าแรงกดออก/ความแม่นยํา:AC200?? 3000V ± 2%*ค่าตั้ง + 10V

1.2 ระยะการวัดกระแสไฟฟ้าการหลุด / ความแม่นยํา:0.10 ราคา 20.00mA ± 2%*ค่าแสดง + 0.05mA

1.3 ขอบเขตปริมาณเตือนระยะเวลาที่กําหนดล่วงหน้า:0.10~20.00mA ต่ําสุด:0.00 ราคา 20.00mA

1.4 ระยะเวลาการทดสอบ/ความละเอียด:0.5999.9s 0.1s/ขั้นตอน

1.5 การตรวจจับเส้นโค้ง: ระดับ 1 ~ 9 ((9 เป็นความรู้สึกสูงสุด)

2. การทดสอบความต้านทานของอุปกรณ์ปิด

2.1 ระยะการตั้งค่าความแรงออก / ความแม่นยํา: DC500V/1000V ± 2%*ค่าตั้ง + 10V

2.2 ระยะการวัดความต้านทานของอุปกรณ์กันไฟ: 500MΩ ± 3%*ค่าแสดง + 0.5MΩ

2.3 ระยะการตั้งค่าสัญญาณเตือนความต้านทานของอุปกรณ์ประกอบความร้อน: ปริมาณสูงสุด: 0500MΩ; ปริมาณต่ําสุด: 500MΩ

2.4 ระยะเวลาการทดสอบ/ความละเอียด: 0.5999.9s 0.1s/step

3การทดสอบแรงกระตุ้น:

3.1 ระยะการตั้งค่าแรงกระหน่ําออก 500 ~ 3000V ± 3%*ค่าแสดง + 8V

3.2 โครงการเปรียบเทียบรูปคลื่น: ความแตกต่างพื้นที่, พื้นที่ที่แตกต่างกัน, โคโรน่า, ตําแหน่งระยะ

4การทดสอบความต้านทานต่ําแบบ DC:

4.1 ระยะการวัด/ความแม่นยํา:0.01Ω?? 20KΩ ± 0.3%*ค่าแสดง + 3 หลัก, การชดเชยอุณหภูมิสามารถตั้ง

4.2 ระยะเวลาการทดสอบ/ความละเอียด:0.300s 1s/ขั้นตอน

II. เครื่องทดสอบความจูงของมอเตอร์:

ระบบการทดสอบ

1ปารามิเตอร์การทดสอบ:

RPM, torque, output power, voltage, current, input power, capacitor voltage, power factor, frequency, efficiency, room temperature และการหมุน

2การวัดผลิต:

2.1 มาตรการ RPM:

00.01 รอบต่อนาที~999.99 รอบต่อนาที1000.1rpm~9999.9rpm, 10000rpm~40000rpm ความแม่นยําดีกว่า ± 0.1% F.S.

2.2 การวัดมอร์ค:

10mNm ~ 200mNm ความแม่น: 0.5% F.S.;

300mNm ~ 500Nm ความแม่นยําดีกว่า ± 0.2% F.S.

2.3 การวัดกําลังออก:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W ความแม่นยําดีกว่า ± 0.2% F.S.

2.4 มาตรการหมุน: CW, CCW, STALL

3.หน้าที่หลัก:

3.1 การทดสอบการทํางาน: การทดสอบแบบมือ / อัตโนมัติ / จุดคงที่ การทดสอบ RPM, ทอร์ค, พลังงานออก, โวลเตจ, ปัจจุบัน, พลังงานเข้า, โวลเตจของคอนเดเซเตอร์, ปัจจัยกําลัง, ความถี่, ประสิทธิภาพอุณหภูมิห้องและการหมุน;

3.2 การทดสอบก่อนการจัดส่ง: ปรับตัวหนึ่งของทอร์ค, RPM, ปัจจุบัน, พลังผลิต, เปรียบเทียบรายการอื่น ๆ, พิจารณา OK / NG

3.3 การทดสอบเวลาใช้งาน: อุปกรณ์พร้อมกับ 15 ขั้นตอนการทดสอบภาระและค่าปรับและเวลาปรับ

4การตั้งค่า IPC:

4.1 กรณี: ความจํา 4GB; แฮร์ดดิสก์: 120GB

4.2 มอนิเตอร์: 19 นิ้ว

5การทํางานพื้นฐาน

เครื่องเชื่อมต่อไฟภายนอก

เติมอัตราการเคลื่อนไหวของเครื่องยนต์

ติดต่อสายไฟฟ้ามอเตอร์กับการออกของแหล่งไฟฟ้า DC โดยกล่องเชื่อมสาย

หน้าการทดสอบ (เพื่ออ้างอิงเท่านั้น)

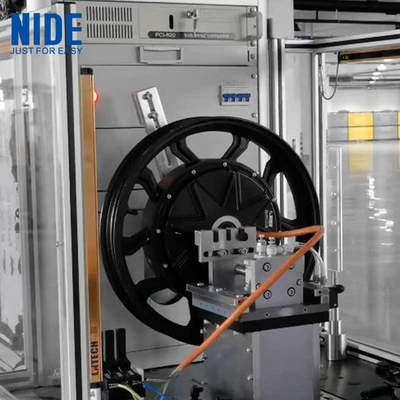

สายประกอบมอเตอร์ฮับล้อ ภาพถ่ายการผลิตมอเตอร์

Nide สามารถให้สายประกอบมอเตอร์อัตโนมัติที่แตกต่างกัน เหมาะสําหรับประกอบมอเตอร์อินดูชันชนิดที่แตกต่างกัน, ประกอบมอเตอร์ BLDC, ประกอบมอเตอร์ไฟฟ้าทั่วไป และประกอบมอเตอร์ DCมันสามารถประกอบตัวหมุนได้โดยอัตโนมัติ, อารมัด, สเตตอร์และส่วนประกอบของมอเตอร์ด้วยกัน. มันใช้สําหรับมอเตอร์เครื่องซักผ้า, มอเตอร์แฟน, มอเตอร์ BLDC, มอเตอร์ DD, มอเตอร์จักรยานไฟฟ้า, มอเตอร์รถไฟฟ้า, มอเตอร์ฮับ,DD BLDC มอเตอร์เครื่องซักผ้า, มอเตอร์คอมเพรสเซอร์, มอเตอร์ดูดฝุ่น, มอเตอร์เครื่องมือไฟฟ้า, มอเตอร์เครื่องเป่า, มอเตอร์ผสม, มอเตอร์ปั๊ม RO, มอเตอร์ NEMA, มอเตอร์ DC, เป็นต้นโปรแกรมและเครื่องมือที่มีความยืดหยุ่นที่ง่ายต่อผู้ใช้.
